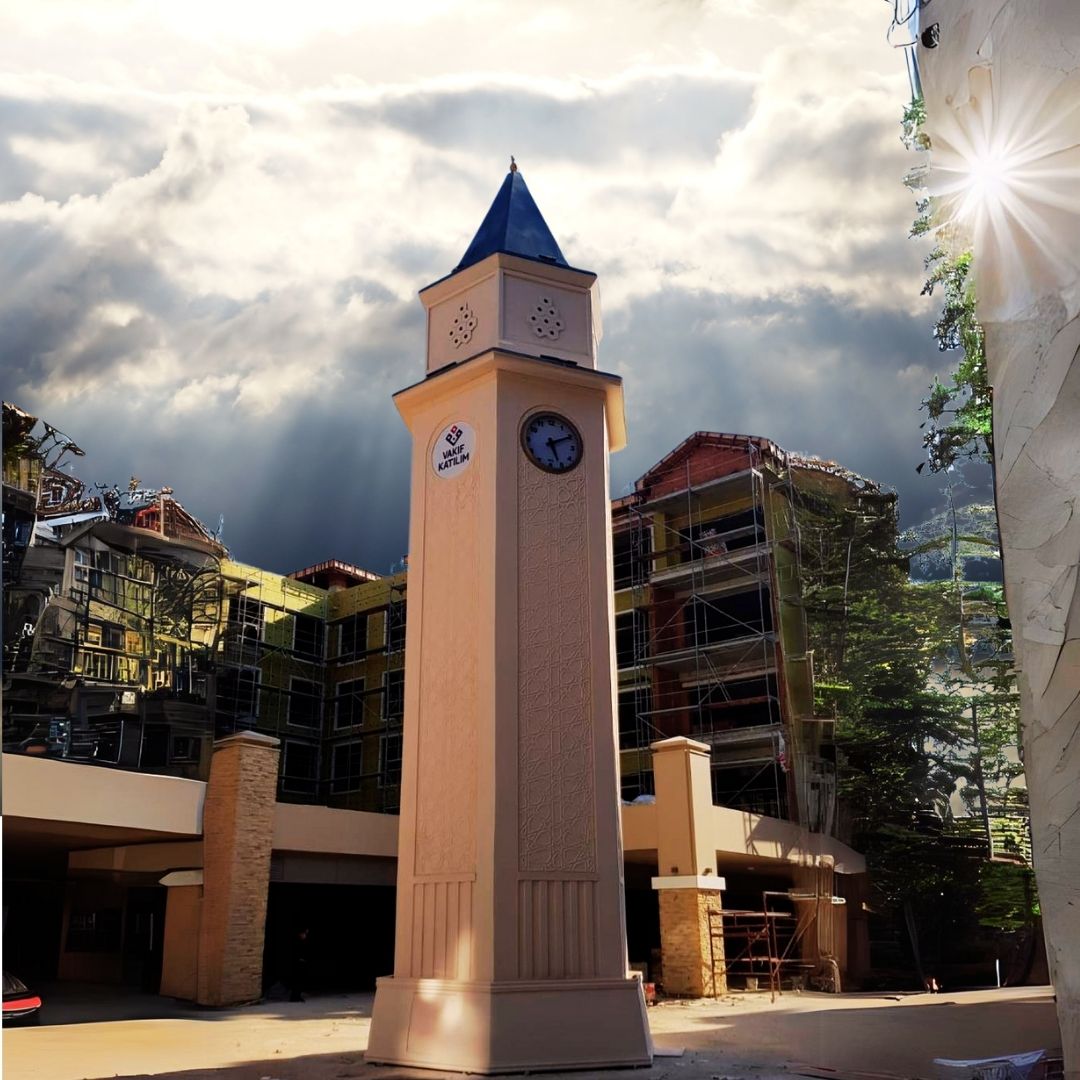

Osmanlı Saat Kulesi

• Saat Kulesi ’nin ebatları; projede gösterilmiştir. Bu ebatlar (±%5) oynama payına göre şekillendirilecektir.
• Saat kulesinin duvar panelleri ; yerinde mevcut bulunan statik çelik yapısına göre içine 50x50mm kutu profillerden kare olarak bir bütün olarak yerleştirilmiş olarak montoja hazır modüler olarak yapılacaktır. Bu modüllerin her biri birbirine ilave edilerek ana çelik yapıya kaynak yapılarak montajı yapılacaktır…
• Kubbe: CTP (Cam Elyaf Takviyeli polyester) imal edilecektir.
• Bütün yapı saat bölümü, dekoratif silmeler,gövde bölümü , fabrikada modüler olarak özel modellerle oluşturulmuş prekast malzemeden imal edilecektir. Prekast; içinde 20 mikron küçüklüğünde taş partiküllerinden oluşturulmuş silisyum, beton esaslı camelyaf ve beyaz sanatsal cimentonun; hazırlanan özel kalıplara püskürtülmesi ve el yatırması yöntemiyle yapılan bir malzemedir. Kalıplardan çıkarılan malzemeler çelik konstrüksiyon üzerine monte edilecektir. Bu yapı dünyada sanatsal pek çok yapıda kullanılan bir yöntemdir.
• Saat kulesinin içindeki kündekari desenler kompozit levhalar cnc de işlenerek oluşturulacak arka yüzeyi düz prekast malzemeyle desteklenerek mukavemet oluşturulacak ve projedeki alanlara yerleştirilecektir.
• Saat kulesi saat bölümü’nün 6 yüzü olacak, her yüz birbiri ile aynı olacaktır. Bu yüzlerin üç adedine saat üç adedine kurum logosu yerleştirilecektir.

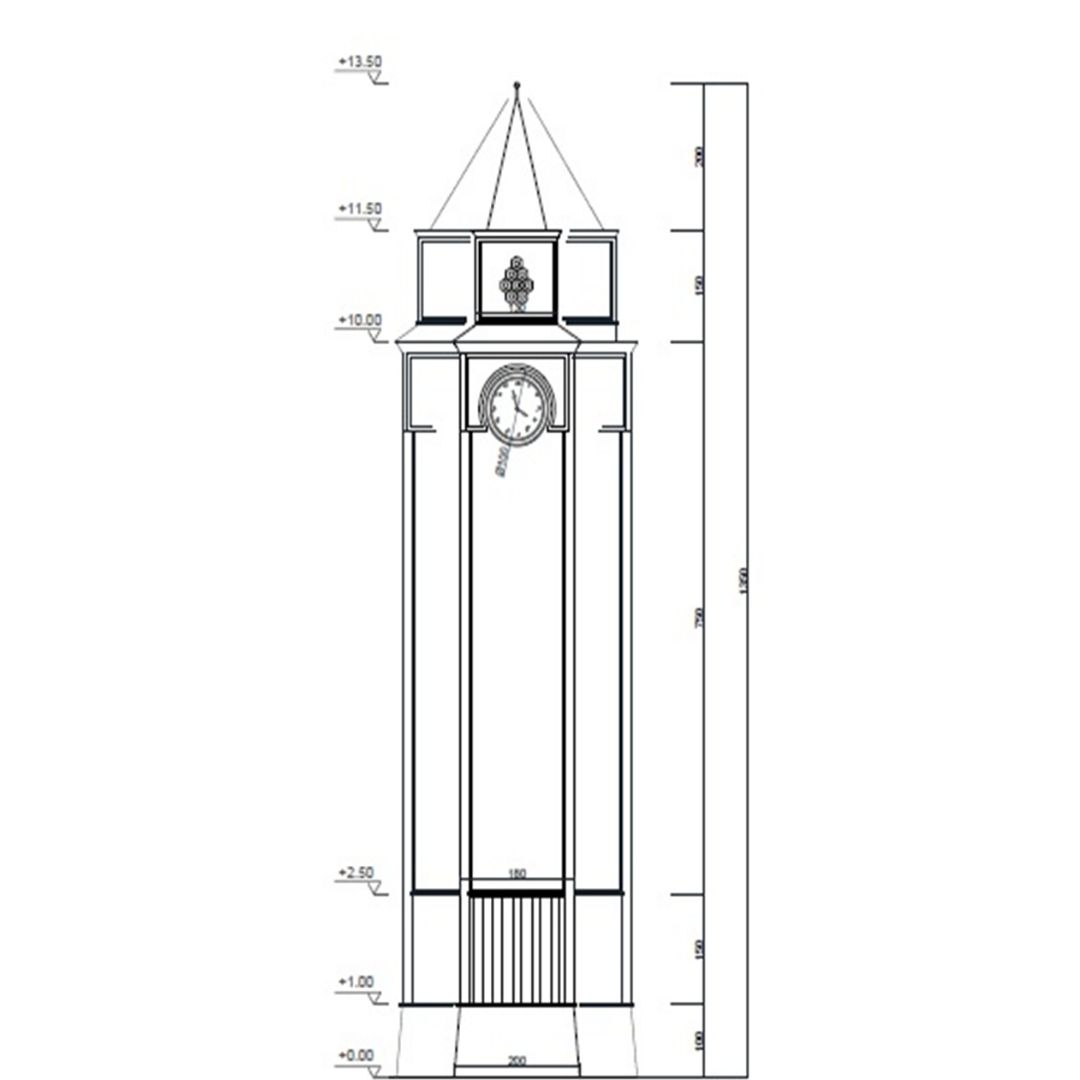

• Saat Kulesi EK-’de belirtilen örnek çizime göre azami derecede dikkat edilerek imal edecektir.
• Yüklenici, saat kulesini çizimde belirtilen ölçülere uygun olarak yapacaktır.
• Saat kulesinin alt yapı işlemleri daha önceden idare’nin belirlemiş olduğu yere idarece yapılacaktır.

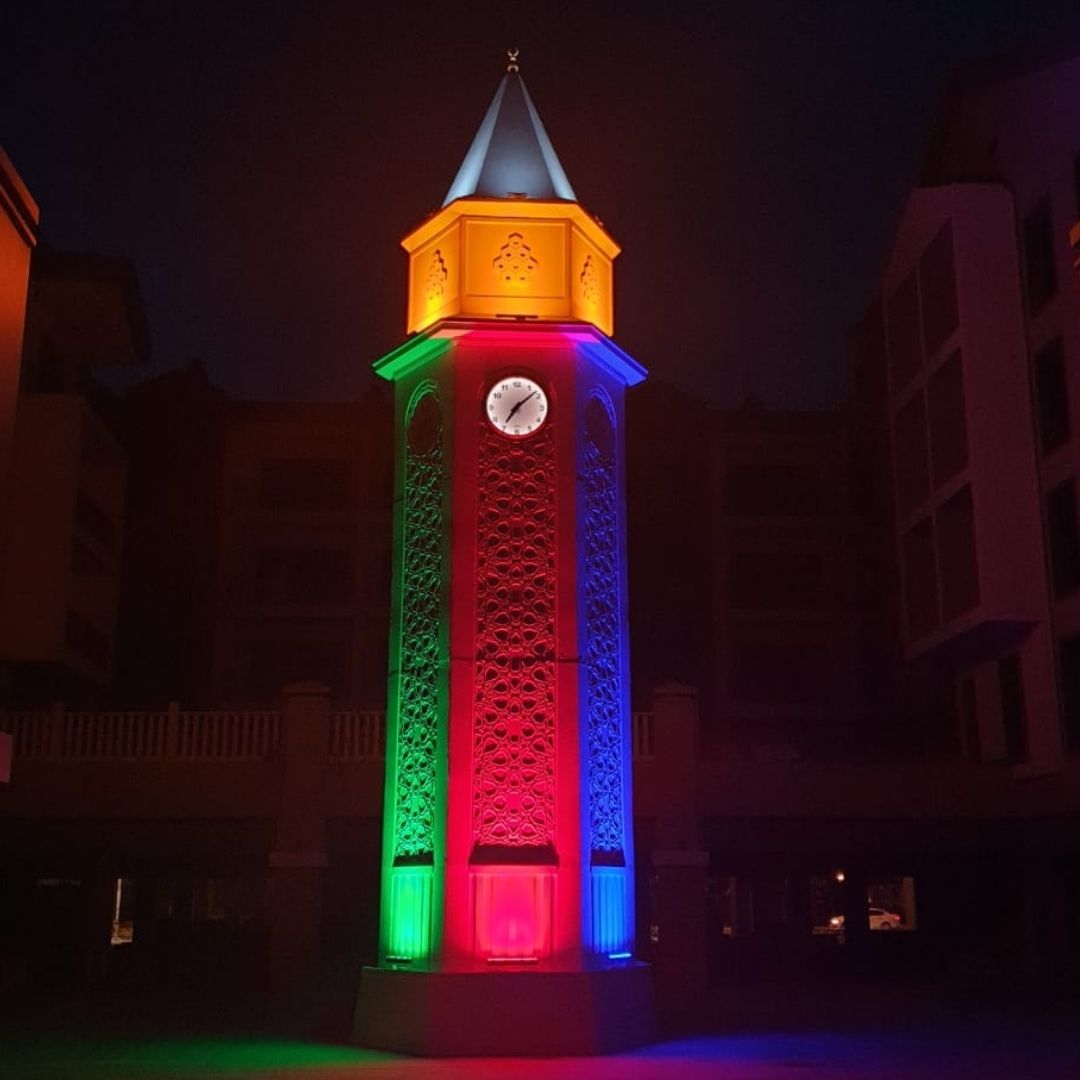

• Saat kulesi dışarıdan daha önceden idarenin alt yapısını yapmış olduğu yerden wallwasher tekniği ile aydınlatılacaktır. Wallwasherları yüklenici karşılayacaktır.
• Saat kulesinin montajı sırasında ihtiyaç duyulan elektirik, foklift, vinç gibi hizmetleri Serdivan Şantiyesi Yönetiminden alıcı tarafından karşılanacaktır.

SAAT BÖLÜMÜ

• SAATİN TEKNİK ÖZELLİKLERİ
• Tali saat makine aksamı sarı ve krom malzemeden mamuldür.
• Tali saat makine alt ve üst baskı çinko kaplama malzemedir.
• Tali saat makine her türlü hava koşullarından etkilenmemektedir.
• Tali Saat makine -40 + 85 arasında çalışılmaktadır.
• Tali Saat Kasap 1,5 mm Alüminyum malzemeden mamuldür, elektro statik boyalıdır.
• Tali Saat Kasası ön camı 4 mm temperli cam kullanılmaktadır.
• Yelkovan ve akrep alüminyum malzemeden üretilmektedir.
• Kadran 5 mm kalınlığında pleksiden imal edilmektedir.
• Kadran rakamları UV Baskı yapılmaktadır.
• Ana kumanda saati ve tali saat – 25 + 85 C arasında çalışmaktadır.
• Ana kumanda saati mikro işlemci kontrollündedir.
• Ana kumanda saatinde tarih saat ayarlarının görülebildiği dört satır ve her satırında 20 karakter gösterebilen arkadan aydınlatmalı LCD ekranı mevcuttur.
• Ana kumanda saati elektirik kesilmesinde zaman bilgisini 60 ay hafızada tutmaktadır.
• Tali ve ana kumanda saatimiz Enerji kesilmelerinde mevcut bataryası ile 5 saat çalışmaya devam etmektedir.
• Anla kumanda saati elektrik kesilmek sonrası hiç bir müdahaleye gerek olmadan normal çalışma durumuna geçerek kendine bağlı saatleri otomatik olarak ayarlamaktadır
• Ana kumanda saati tamamen otomatik sitemde olup arık yıldan hesaplamaktadır
• Yaz kış saat ayarlamasını otomatik olmak yapmaktadır
• Yıllık ayar hassasiyeti yıl/+- l.5 dk. ( GPS Modul Takılmaması halinde ).
• GPS Modül montajı yapılacak donanım mevcuttur.
• Kadranın arka bölümünde homojen LED aydınlatma sistemi mevcuttur.
• 220 volt 50 Hz şebeke voltajı ile çalışmaktadır, aşırı yük ve kısa devre koruma sistemi mevcuttur.
• Saatlerin kadran aydınlatması istenilen saatte açılıp istenilen saatte kapatılma özelliği vardır.

KUBBE BÖLÜMÜ

• Kubbe bölümü, taban çapı 130(+-%5) cm olup en az yüksekliği 400 cm(+-%5) dir. Dış kaplaması altınyaldız boya ile kubbe formundaki çelik konstrüksiyon üstüne çelik sac üzeri özel kalıplarla oluşturulmuş fibro mermer recineli çift kat cam elyaf takviyeli fiber malzeme altınyaldız boya uygulamasıyla ile yapılır.
