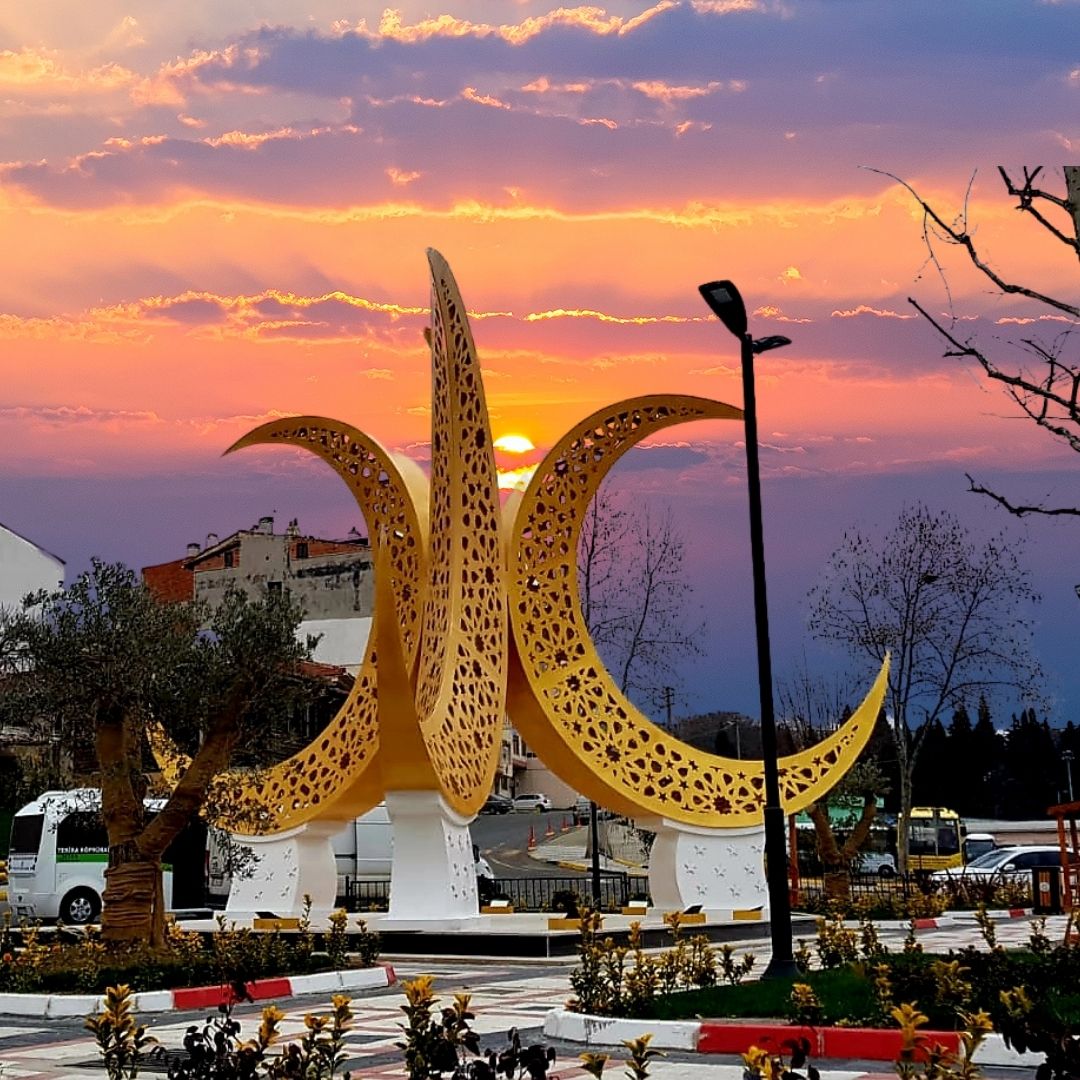

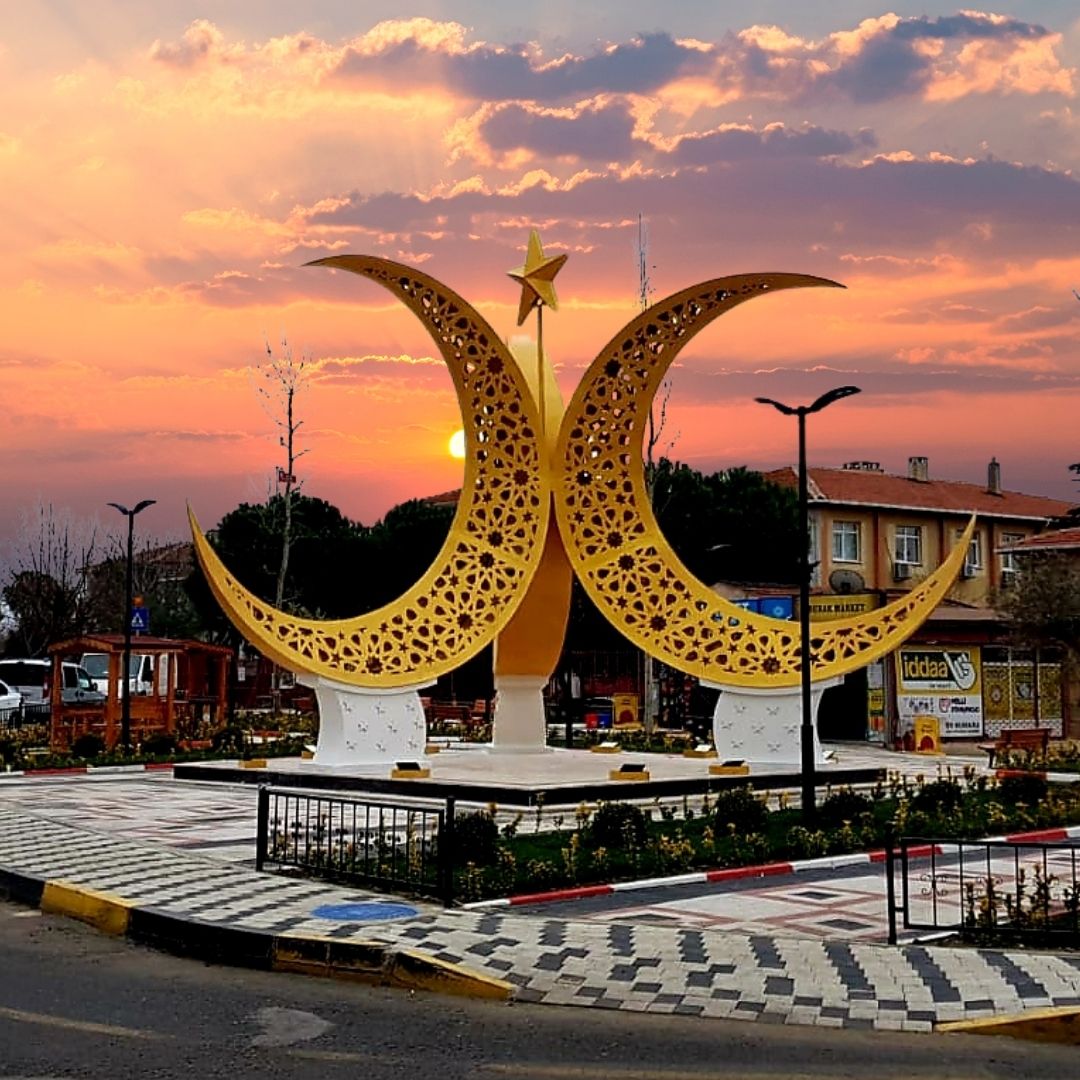

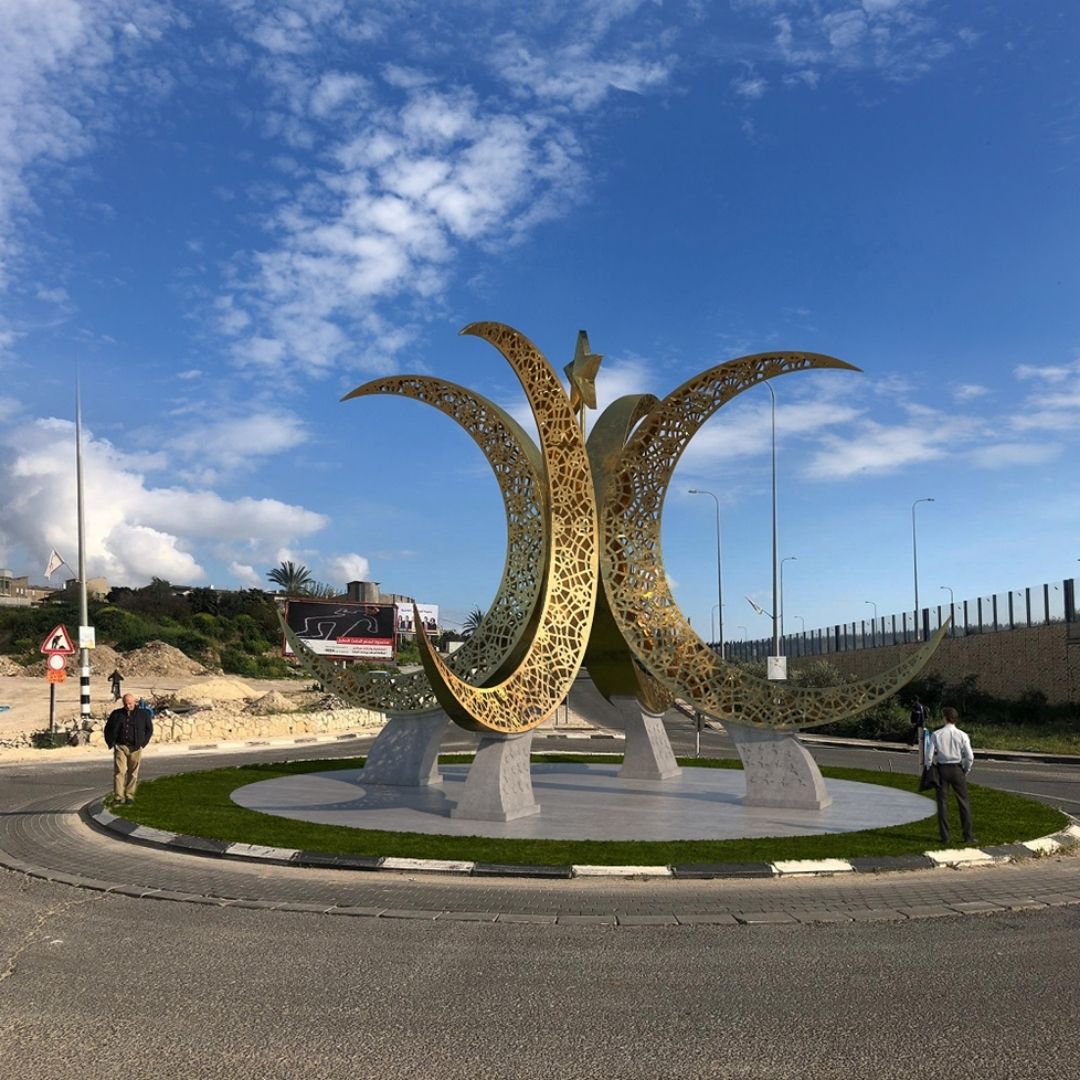

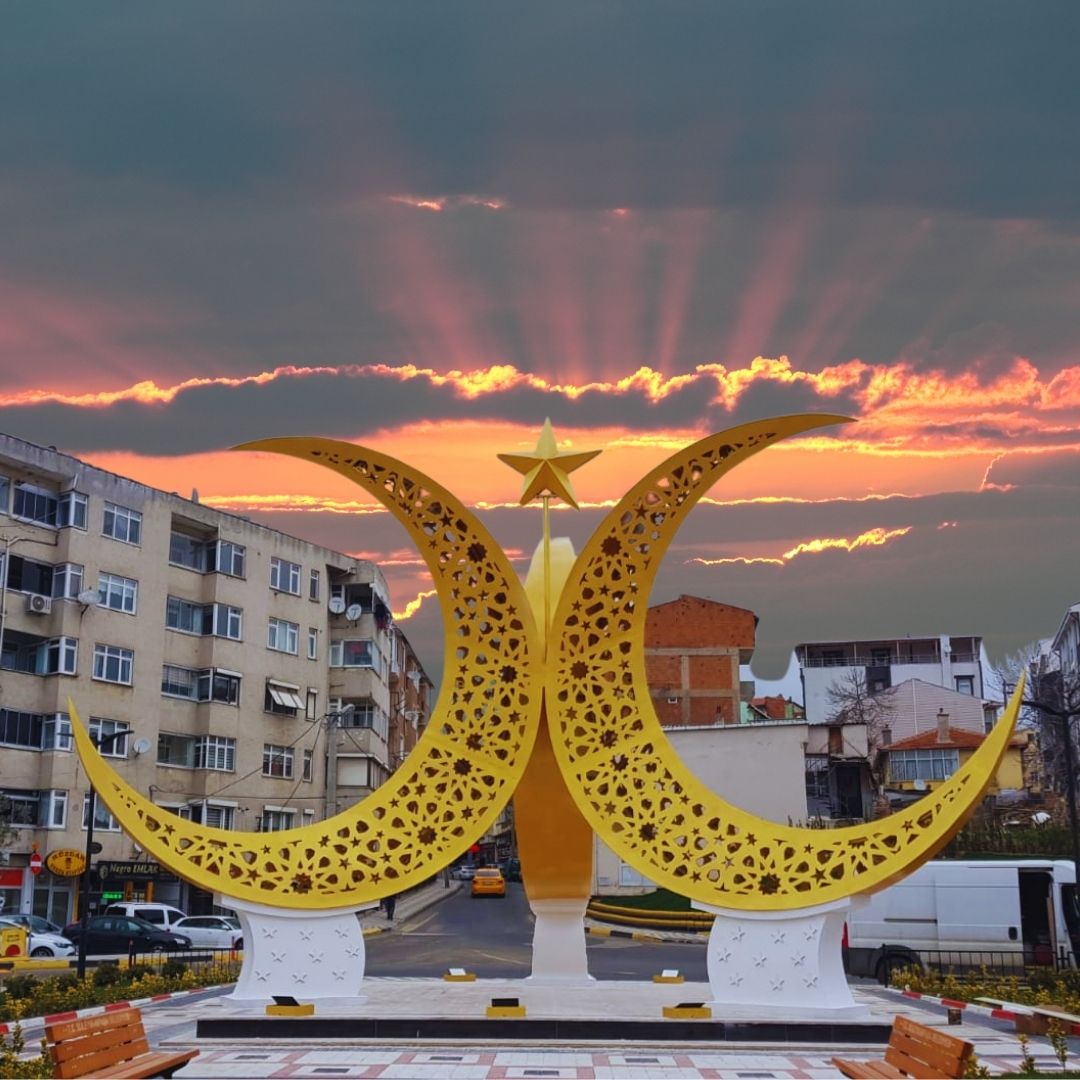

Hilal Şehir Anıtı
- 10m x 10m oturumunda 7.5m yüksekliğinde Hilal Şehir Anıtı projesinde 4 adet hilal ve bir yıldız taçtan oluşacaktır.
- Tüm taşıyıcıları İç çelik konstrüksiyon olacak, dışındaki kündekari desen CTP malzeme ile özel kalıplarla kaplama tekniğiyle yapılacaktır.
- Hilal Şehir Anıtı projesi sekiz parça şeklinde imalatlı yapılacak ve yerinde montajı yapılacaktır. c. Sistem boru profillerden kafes sistem tekniğine göre imal edilecektir. Çelik karkas kaplama imalatı sırasında ürün içerisine yerleştirilecek ve ıslak polyester-elyaf birleşimle yapılacaktır.
- Parçalı halde atölye imalatlı ve yerinde montajlı yapılacaktır.
- İmalatlar altınyaldız renkte boyanacaktır. Boyanın üzeri epoksi vernik ile kaplanacaktır.
- Zemin akraj betonları idare tarafından yapılacaktır.
- Hilallerin oturduğu sütunlar tasarıma uygun olarak iç çelik konstrüksiyon yapılacak ve CTP malzemenden hazırlanmış tasarımla kaplaması yapılacaktır.
- Yapılan imalatlar şantiye sahasına nakledilecek ve projesine göre tüm yatay düşey taşımalar dahil montajı yapılacaktır.
- Çelik konstrüksiyon zemin beton ankrajları verilen projeye göre idare tarafından yapılacaktır. KONSTRÜKSYON Hilaller ve yıldızın taşıyıcısı çelik konstrüksiyondur. Her hilal için 3 kenar için 100mm çap, 3mm kalınlığında borular ana taşıyı olarak, 50mm çapında ,3mm kalınlığında borularla bağlayıcı olarak kullanılacaktır.
- KAPLAMA MALZEME CTP, cam elyafı ile takviye edilerek fiziksel mukavemet değerler arttırılmış doymamış polyesterden oluşan kompozit bir malzemedir.

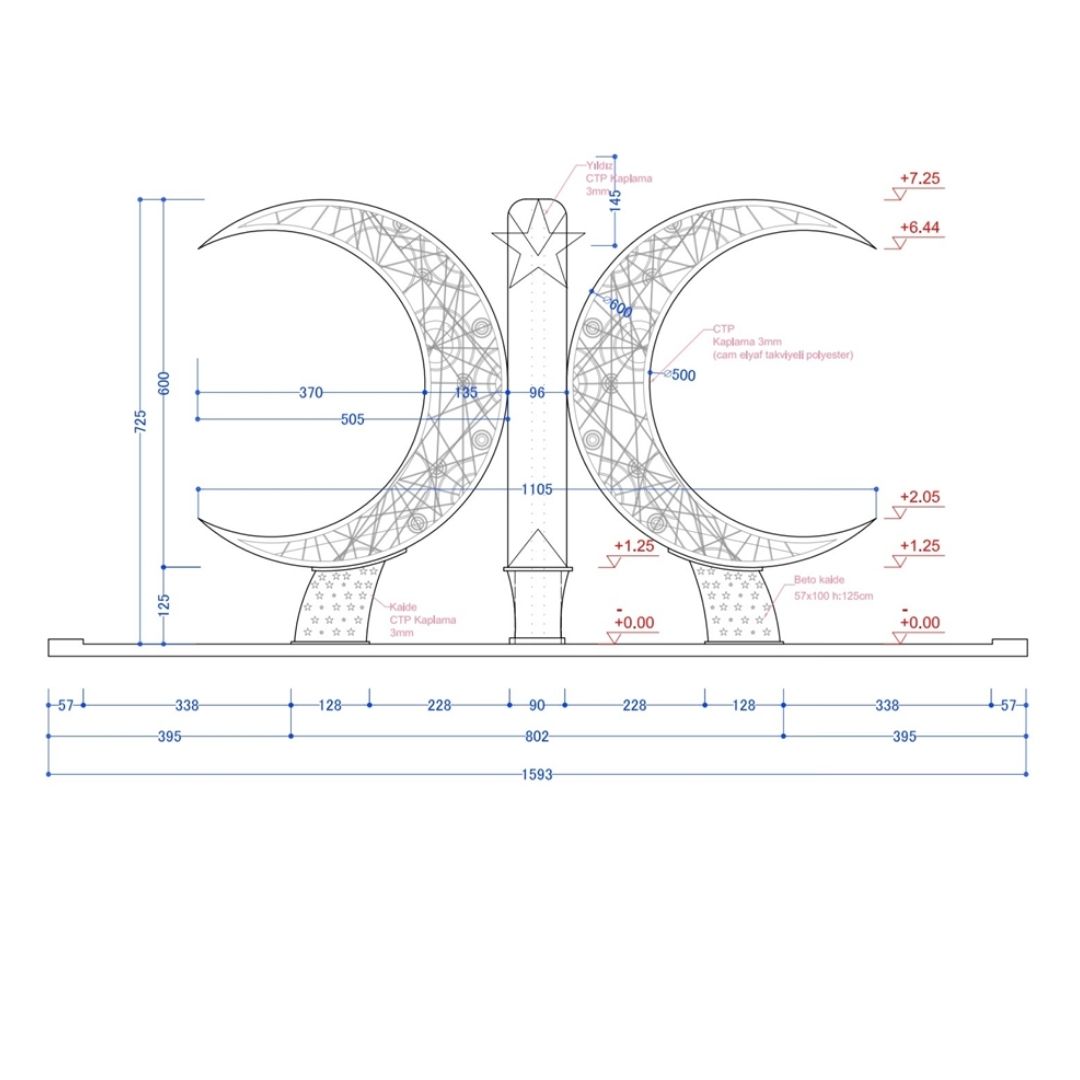

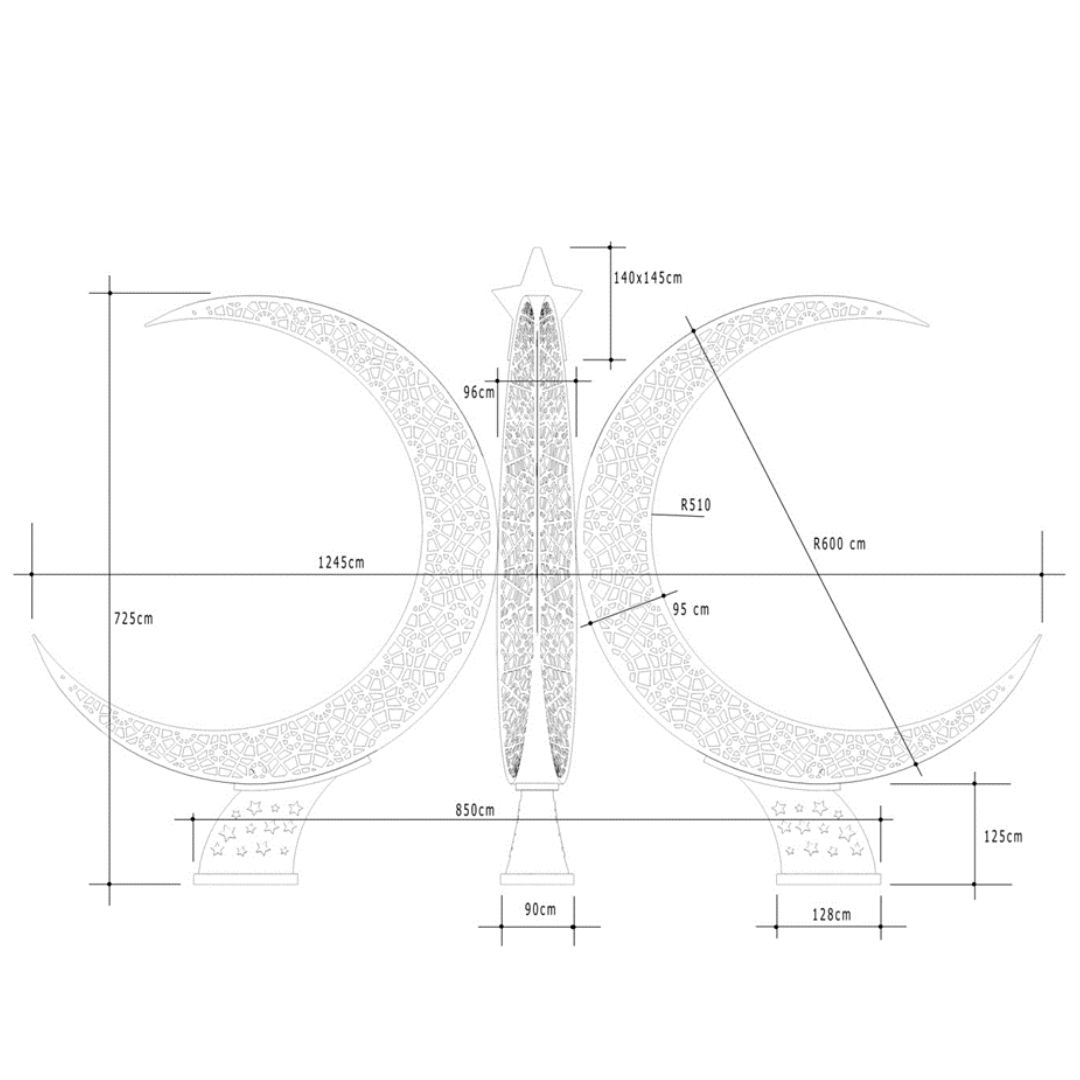

- TEMEL İdarenin yapacağı zemin beton üzerine bina edilecektir. HİLAL Hilallerin dış çapı 6m olup, iç çapları 5m dir. İç çapın merkezi dış çapın merkezine göre 95 cm sağa doğru kayıktır. Hilallerin en geniş yerinde oluşan üçgenin tabanı 96 cm dir. Motifin derinliği her bölgede 5cm olarak imal edilecektir. Hilallerin dış yüzeyi CTP olup konstrüksyon görülmeyecektir.
- YILDIZ Yıldız oluşturulacak çelik konstrüksyon üzeri motifsiz 3mm CTP ile kaplı olacaktır. Montaj sonrası en üst noktası hilalin en üst noktasına yakın olacaktır. 2 noktadan ana çatıya bağlı olacaktır. Gerek görüldüğü takdirde bağlantı noktaları arttırılabilinir. Ekteki proje ölçülerinde yapılacaktır.
- KAİDE Kaideler 4 adet olup iki yüzeyinde bükey görüntü verecektir. Ön Yüzeylerde yıldız motifleri yer alacaktır. Kaideler CTP ile kaplı olup ana taşıyıcı sütunlara çelik konstrüksyon yardımı ile bağlanacaktır. CTP kalınlığı 3mm olacaktır.
